鑄件超聲探傷檢測是鑄件質量控制的重要環節，能夠有效檢測鑄件內部缺陷，確保其性能和安全性。那么鑄件超聲波探傷檢測標準及方法有哪些？鑄件超聲波探傷檢測找哪個第三方檢測機構比較權威？如何辦理全國認可的鑄件超聲波探傷檢測報告？本文將為大家詳細介紹，并附上正規鑄件超聲波探傷檢測案例。

鑄件超聲探傷檢測標準

鑄件超聲探傷檢測的標準主要依據國家標準《鋼鑄件超聲探傷及質量評級方法》（GB/T 7233-87），該標準適用于厚度大于等于30mm的碳鋼和低合金鋼鑄件，也可用于其他材料的鑄件檢測。具體要求包括：

檢測范圍：檢測范圍應覆蓋鑄件的主要受力部位，特別是關鍵部位如焊接節點、支管管口等。

探傷靈敏度：通過調整衰減器確定透聲性補償量，并定期核查探傷靈敏度。

缺陷評定：根據回波幅度、底面回波降低幅度或出現片狀、線狀特征缺陷進行標記，并計算缺陷尺寸。

質量等級：I類鑄鋼件的關鍵部位質量等級為2級，II類鑄鋼件為3級，檢測比例分別為50%和20%。

國際標準EN 16820-3也對鑄件超聲探傷進行了規定，我國采用其部分內容作為GB/T 7233-2023的依據。

鑄件超聲探傷檢測方法

鑄件超聲探傷檢測方法主要包括以下步驟：

準備工作：

清除鑄件表面的氧化皮、油污等干擾物質，確保表面光潔度達到要求。

使用耦合劑確保探頭與鑄件表面的良好接觸。

校準儀器，確保探頭靈敏度和頻率符合標準要求。

檢測過程：

采用脈沖反射式超聲波探傷儀，頻率范圍為1-5MHz，雙晶探頭適用于近表面區域的檢測。

按照規定的掃查路徑和速度進行檢測，確保覆蓋所有檢測區域。

記錄缺陷類型、尺寸和位置，并繪制草圖。

數據分析：

根據回波信號分析缺陷類型，如平面型缺陷（裂紋、冷隔）和非平面型缺陷（氣孔、縮松）。

對缺陷進行分類和評級，確保檢測結果的準確性和可靠性。

第三方檢測機構-中鋼國檢

中鋼國檢作為國家質檢總局批準的第三方公正性技術檢驗機構，擁有豐富的檢測經驗和先進的設備，能夠提供高質量的鑄件超聲探傷檢測服務。其服務特點包括：

資質認證：中鋼國檢具備CMA、CNAS等資質認證，檢測報告具有法律效力，全國范圍內認可。

專業團隊：擁有經驗豐富的檢測人員，熟悉各種鑄件材料的特性及常見缺陷類型。

多樣化服務：除了超聲探傷檢測，還提供化學成分分析、力學性能測試、滲透檢測等多種檢測服務。

便捷流程：提供從檢測咨詢到報告出具的一站式服務，支持多種送檢方式，滿足客戶需求。

第三方檢測報告-案例

中鋼國檢作為老牌第三方檢測機構，深耕行業40年，其擁有非常豐富的鑄件超聲波檢測經驗，下面是某單位委托中鋼國檢做的鑄鋼件檢測，客戶送檢了1塊樣品，共委托了13項檢測項目指標，其中就包括超聲檢測，詳細內容如下：

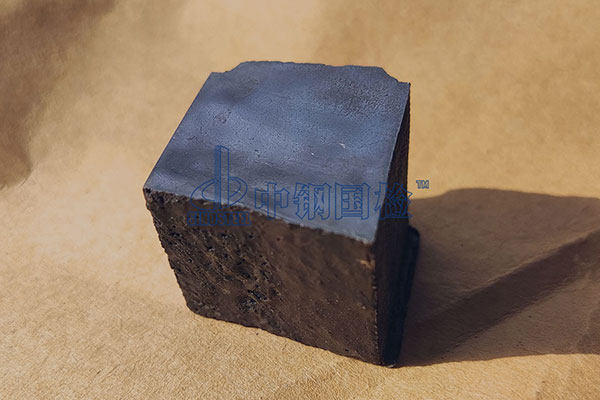

樣品名稱：鑄鋼件

牌號：ZG20Mn

樣品數量：1 塊

檢測標準依據：1.GB/T 228.1-2021《金屬材料 拉伸試驗 第 1 部分:室溫試驗方法》;

2.GB/T 229-2020《金屬材料 夏比擺錘沖擊試驗方法》;

3.GB/T 231.1-2018《金屬材料 布氏硬度試驗 第 1 部分: 試驗方法》;

4.GB/T 4336-2016/XG1-2017《碳素鋼和中低合金鋼 多元素含量的測定 火花放電 原子發射光譜法（常規法）,含國家標準第 1 號修改單》;

5.GB/T 7233.1-2023《鑄鋼件 超聲檢測 第 1 部分:一般用途鑄鋼件》。

判定依據：1.JB/T 6402-2018《大型低合金鋼鑄件 技術條件》； 2.技術要求。

檢測項目：1.抗拉強度，2.上屈服強度，3.斷后伸長率，4.斷面收縮率，5.沖擊吸收功，6.硬度， 7.C，8.Si，9.Mn，10.P，11.S，12.Ni，13.超聲檢測。

檢測結論：送檢樣品所檢項目符合 JB/T 6402-2018 標準及技術要求。

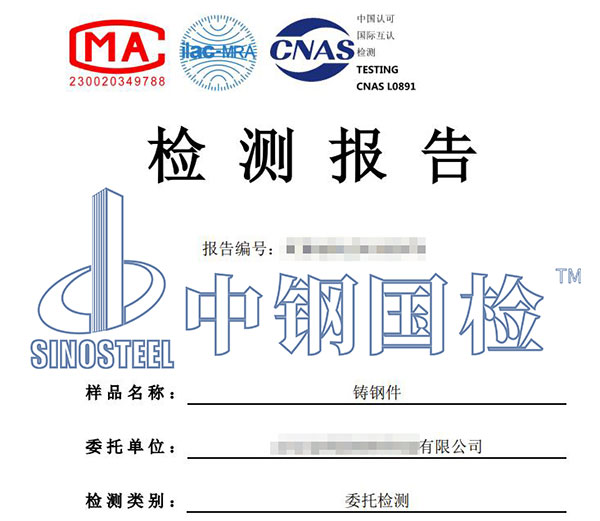

以上就是中鋼國檢根據客戶委托的樣品檢測項目結果，出具的鑄件檢測報告，報告加蓋了CMA、CNAS等資質印章，具備法律效力，在中鋼國檢官網和國家質量監督局均線上可查，全國認可，用途廣泛。

綜上，鑄件超聲探傷檢測是確保鑄件質量的重要手段，中鋼國檢是專業第三方檢測機構，提供鑄件全面檢測服務，包括超聲探傷檢測指標，并且中鋼國檢檢測服務覆蓋全國，各個地區客戶可就近選擇檢測站和實驗室。同時，中鋼國檢支持郵寄、上門取樣和現場檢測等多個送檢方式，線上委托，檢測方便快捷，一般3-7天即可出具正規檢測報告。若您有鑄件超聲探傷檢測或其他檢測需求，均可隨時咨詢中鋼國檢，與工程師溝通具體的檢測樣品及檢測項目指標，并獲取優惠報價。
